北斗海达TS7 GPS
TS7是公司开发的新一代GNSS接收机,结构上,第一次采用“桶状”外观设计模式,镁合金下盖,塑料双色模上盖,搭配比逊主板,主打国产高端品牌,作为中海达旗下又一生力军,北斗海达RTK系统TS7从定义上就带有浓浓的民族色彩,源自北斗七星之首天枢星简称TS,采用中海达完全自主知识产权多模多频RTK算法,“北斗”与“中国芯”强强联合,全新信号跟踪技术,轻量化结构设计,适应恶劣复杂环境的高精度测量作业,将这份民族骄傲内化于心,外化于形是一款极致、智能、轻巧的测量型GNSS接收机。
产品特色
◇ 新一代小型智能北斗RTK,配新一代测量引擎,提供智能测绘整体解决方案;
◇ 全星座、多通道,快速精准定位,提高可靠性;
◇ 高清OLED液晶显示屏,拥有防水功能;
◇ 内置16GB大容量存储、4G全网通通信模块和4G网络天线,支持OTG功能;
◇ 全向电台天线,内置多协议电台,4W超大发射功率,移动站支持网络中继;
◇ 支持WiFi、蓝牙、NFC通讯;
◇ 内置重力加速度传感器(电子气泡),支持倾斜测量;
◇ 高容量智能锂电池,LED灯电量显示,支持电池快充;
◇ 全新外观,镁铝合金结构,更强固;
◇ 静态数据双格式存储(*.GNS / RINEX数据);
◇ 新一代人体工程学设计手薄iHand30,内置4G全网通,配备手簿专用充电器实现快速充电,支持OTG;
◇ 测量软件Hi-Survey,全新UI交互,强大的底图显示,全面的道路算法、开放的互联功能等;
◇ 支持中海达云服务系统,随时随地管理您的所有设备和数据
TS7技术参数 | |||
GNSS配置 | 通道数:440 | ||
BDS:B1,B2,B3 | |||
GPS:L1C/A,L2C,L2E,L5 | |||
GLONASS:L1、L2 | |||
GALILIEO(预留) | |||
SBAS(预留) | |||
输出格式 | ASCII: NMEA-0183,二进制码 | ||
定位输出频率 | 1Hz~20Hz | ||
静态数据格式 | GNS,Rinex双格式静态数据 | ||
差分格式 | CMR,RTCM2.X,RTCM3.0,RTCM3.2 | ||
网络模式 | VRS,FKP,MAC;支持NTRIP协议 | ||
系统配置 | 操作系统 | Linux操作系统 | |
启动时间 | 3秒 | ||
数据存储 | 内置16GB ROM | ||
精度和可靠性[1] | RTK定位精度 | 平面:±(8+1×10-6D)mm (D为被测点间距离) | |
静态定位精度 | 平面:±(2.5+0.5×10-6D)mm (D为被测点间距离) | ||
DGPS定位精度 | 平面精度:±0.25m+1ppm ;高程精度:±0.50m+1ppm | ||
初始化时间 | <10秒 | ||
初始化可靠性 | >99.99% | ||
通讯单元 | I/O端口 | 5芯接口,MiniUSB接口,TNC天线接口,Nano SIM卡槽 | |
蜂窝移动 |
内置4G网络通信: TDD-LTE,FDD-LTE,WCDMA,EDGE,GPRS,GSM |
||
WiFi通信 | 802.11 b/g接入点和客户端模式,可提供WiFi热点服务 | ||
蓝牙通信 | Bluetooth® 4.0/2.1+EDR,2.4GHz | ||
内置电台 | 内置收发一体电台: | ||
功率:1W/2W/4W可调 | |||
频段:403MHz~473MHz | |||
协议:HI-TARGET,TRIMTALK450S,SOUTH,CHC | |||
频道数:116个频段(其中16个可配置) | |||
外挂电台 | 外挂电台 | ||
功率:5W/10W/20W/30W可调, 频段:450~470MHz, | |||
传输速率:19.2kbps/9.6kbps可调 | |||
频道:116个频段可调 | |||
辅助测量 | 电子气泡 | 实现智能对中 | |
倾斜测量 | 倾斜测量2.0 | ||
用户界面 | 按键 | 双按键:1个电源,1个功能键 | |
显示屏 | OLED高亮显示屏:1.54英寸,分辨率128*64 | ||
LED提示灯 | 卫星灯,信号灯,电源灯 | ||
功能应用 | 高级功能 | OTG功能,NFC闪联,WebUI交互,U盘固件升级,网络中继 | |
智能应用 | 智能语音,功能自检,智能电池、电池快充 | ||
远程服务 | 消息推送、在线升级、远程控制 | ||
云服务 | 设备管理,位置服务,协同作业,数据分析 | ||
物理特性 | 主机电池 |
高容量锂电池6800mAh/块(标配2块)带电量显示灯, 单块电池网络移动站工作时间10小时[2] |
|
外接电源 | 6~28V宽压直流设计,5芯接口 | ||
外观 | 流线型圆柱体 | ||
尺寸 | Φ137mm×131mm | ||
重量 | ≤1.35kg(含电池) | ||
功耗 | 4.0W | ||
材料 | 外壳采用镁合金材料 | ||
环境特性 | 防尘防水 | IP67 | |
防摔 | 抗2米高测杆自然跌落,1.2米自由跌落 | ||
相对湿度 | 100%不冷凝 | ||
工作温度 | -40℃~+75℃ | ||
存储温度 | -55℃~+85℃ | ||
注:[1]测量精度、准确性、可靠性和初始化时间取决于各种因素,包括卫星数量、几何分布、观测时间、大气状况及多路径效验等,该数据在正常条件下得出。 [2]电池工作时间与工作环境、工作温度及电池寿命有关。
丰富的点、线放样功能,辅以图形化的操作指导,给您的工程施工节约更多成本
方便的电力测向、测距、角度计算功能;全面实用的公路测设、中桩、边桩测量,纵、横断面测量功能
面向CORS系统的应用,只需一台RTK移动台即可接收CORS差分信号进行数据采集、施工放样等所有的作业
HD-CORS融合了中海达多年的成熟建站技术,具有运行稳定,传输距离长等优点,是城市连续参考站系统的首选解决方案
一次投资,多重功能,V30GNSSRTK的双频静态测量精度满足任何控制测量要求,配套成熟的专业数据解算软件,可助您完成各种高精度的控制测量工作
面向GIS系统设计的手簿操作软件,灵活的编码功能,满足您快速高效的野外数据采集需要
配套中海达测绘权威的海洋测量、海洋成图软件及测深仪,轻松实现水下地形测量工作,彻底改变传统的水上测量作业模式
配合中海达海洋施工定位软件,TS7GNSSRTK系统助您精准完成抛石、铺排、打桩等海洋工程,满足海上工程的特殊要求 |

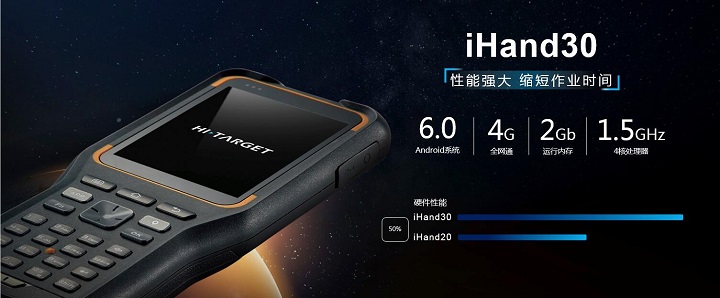

全新一代安卓全键盘手簿 iHand30
iHand30安卓手簿——Android专业数据采集器!一改以往中海达的设计思路,大胆创新,顺应客户需求,紧跟当今测绘潮流!采用全新的材料外壳,采用人工力学设计理念,全键盘+触屏的设计让您随意选择输入模式!
采用Android6.0版本操作系统,1.5GHz,4核处理器,3.7英寸高亮专业级户外彩色触摸屏,内置2GB RAM+16GB ROM存储,支持高达128GBSD扩展存储;800万像素高清晰摄像标注功能;多点电容式触摸屏,带触摸笔,满足冬天带各式手套可用;5200毫安的电池容量,可方便拆卸,支持快充,最大工作时间>15小时;支持双卡双待功能!可进行无线视频传输和视频通话功能!高稳定性操作,随心放心!
Ø 特点:
Ø 人体工程学设计,更舒适
Ø 强悍硬件配置,运行更流畅
Ø 阳光下屏幕清晰可见
Ø 全新物理键盘输入法,输入更高效
Ø WiFi与蜂窝移动双联智能选择上网
Ø USB Type C接口,支持OTG功能
Ø 支持快充,充电1小时工作一下午!
iHand30手簿参数 |
||
系统配置 |
操作系统 |
Android 6.0操作系统 |
处理器 |
1.5G,4核处理器 |
|
存储 |
2GB RAM+16GB ROM;支持T-Flash存储卡,支持高达128GB |
|
显示 |
3.7 英寸高亮户外彩色电容触摸屏 |
|
输入 |
物理全键盘,专业定制物理键盘智能输入法 |
|
GNSS特性 |
定位 |
内置 GNSS 天线,支持GPS,GLONASS,AGPS;20通道 |
通讯配置 |
蜂窝移动 |
内置4G全网通,双卡双待 |
WiFi |
IEEE 802.11b/g/n,Wapi,AP |
|
蓝牙 |
内置蓝牙(2.1+4.0) |
|
NFC |
支持NFC闪联 |
|
USB |
USB Type C接口,支持OTG功能 |
|
电源性能 |
内置电池 |
可拆卸锂电池3.7V/5200mAh,支持快充 |
工作时间 |
单块电池可连续工作15小时[1] |
|
功能应用 |
摄像头 |
内置800万像素摄像头(带闪光灯) |
闪光灯 |
高亮Flash LED闪光灯 |
|
麦克风 |
内置麦克风,具备语音标注功能 |
|
音频 |
支持3.5mm音频插孔 |
|
感应器 |
重力感应器,电子罗盘,气压计,光感应器,陀螺仪 |
|
物理性能 |
尺寸 |
长208mm×宽83mm×厚24mm |
重量 |
0.44kg (含电池) |
|
温度 |
工作温度:-20℃~+55℃;存储温度:-30℃~+65℃ |
|
防尘防水防震 |
IP67;抗1.2米自由跌落 |
|
注:[1]电池工作时间与工作环境、工作温度及电池寿命有关。 |
